Ця навісна система призначена для переобладнання навісної системи мототракторів «Скаут Т-18» з одноточкової системи на триточкову. Використання триточкової навісної системи дає змогу істотно розширити функціонал і можливості регулювань трактора.
Основними вузлами цієї системи є:
- каркас;
- кронштейн гідроциліндру;
- хрестовина;
- важелі;
- талреп короткий;
- талреп із приєднувальним вузлом;
- вертикальний талреп.
Каркас, або опора навісної системи, виготовлена з профільної труби 50х50 мм, товщина стінки 2 мм. Конструкція передбачає всі необхідні втулки, кріплення та додаткові ребра жорсткості для отримання необхідного запасу міцності та надійності. Кріплення до мототрактора відбувається за допомогою болтового з'єднання.
Кронштейн гідроциліндра складається з куточка з усіма необхідними кріпильними отворами та двох приварених спеціальних бумерангів, завтовшки 10 мм.
Хрестовина монтується до місця встановлення одноточкового причепного вузла мототрактора. Вона має в своїй основі сталеву плиту з розмірами 290 х 160 мм. Товщина плити становить 10 мм. У плиті передбачено 4 кріпильні отвори, діаметром 13 мм. Над плитою розміщена перемичка, на яку за допомогою спеціальних шайб встановлені пальці, для фіксації вертикальних талрепів. Верхня точка кріплення хрестовини слугує місцем для встановлення «короткого талрепа». Фіксації плити на мототракторі реалізовано за допомогою болтового з'єднання.
Важі триточкові навісні системи мають істотний запас міцності, оскільки виготовлені як два зварені між собою сталеві смуги завширшки 50 мм і завтовшки — 8 мм кожна. Смуги мають кріпильні отвори для з'єднання з талрепами.
Талепи являють собою гвинтові з'єднання на стяжках, які дають змогу досить гнучко налаштувати потрібне положення всіх вузлів навісної системи.

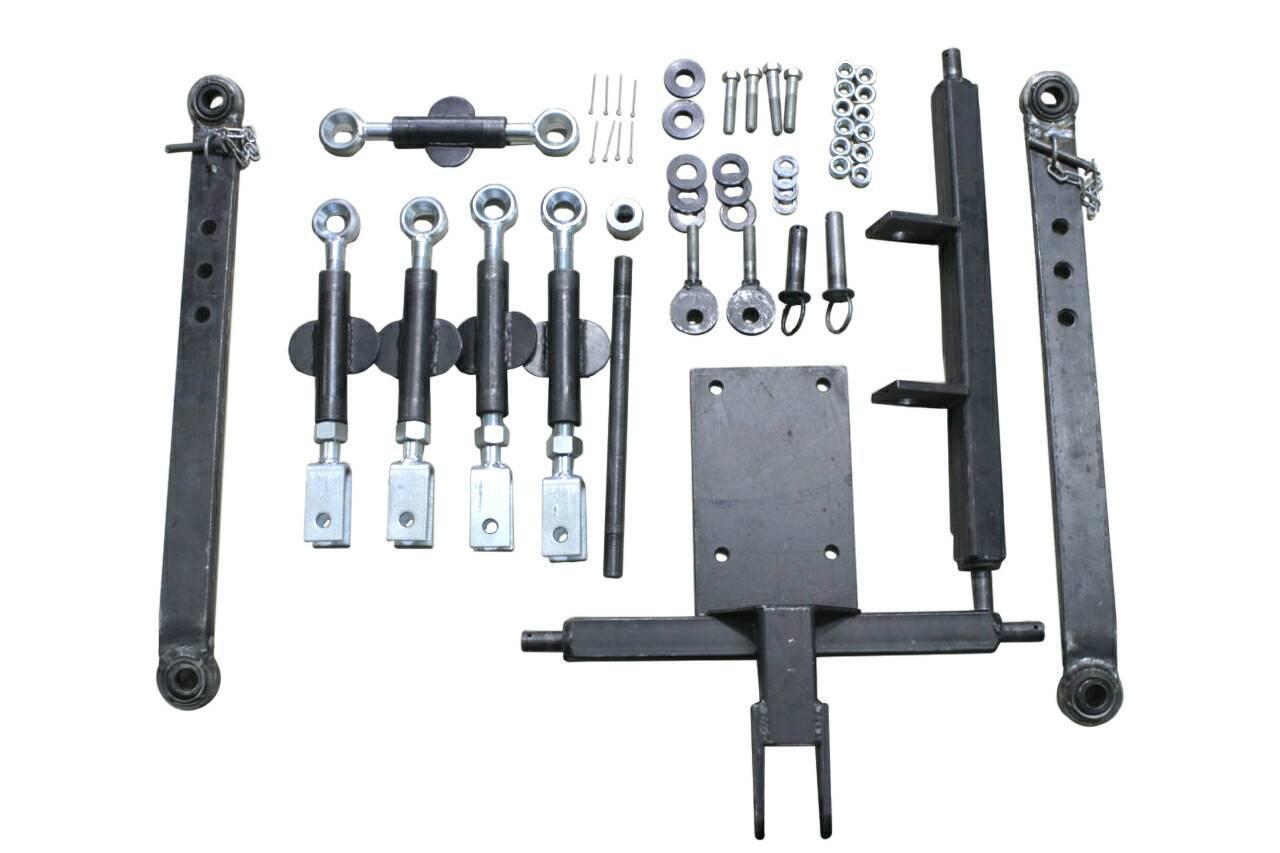

Стандартна комплектація навісної системи:
- каркас — 1 шт.;
- кронштейн гідроциліндра — 1 шт.;
- хрестовина — 1 шт.;
- важелі — 2 шт.;
- талеп короткий — 1 шт.;
- талеп із приєднувальним вузлом — 2 шт.;
- вертикальний талреп — 2 шт.
Вага комплекту: 38,6 кг.
Перед купівлею триточкової навісної системи під ваш мототрактор уважно вивчіть процес встановлення. Якщо виникне потреба, проконсультуйтеся за всіма необхідними приєднувальними розмірами та перевірте відповідність зі своїм агрегатом. У деяких партіях мототракторів можлива незначна відмінність конструктиву, тож можуть знадобитися доробки.
Основні атрибути | |
---|---|
Країна виробник | Україна |
Стан | Новий |
- Ціна: 8 460 ₴
