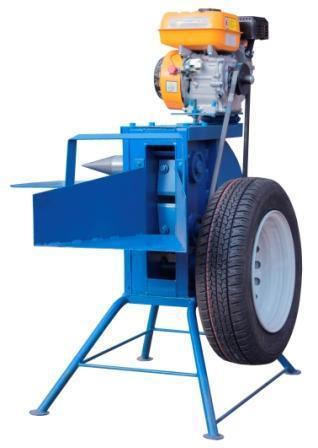

Подрібнювач гілок із приводом від бензинового двигуна ДР11 призначений для рубання гілок діаметром до 50 мм на відрізування по 100-120 мм. Рубічний пристрій подрібнювача приводиться в дію за допомогою бензинового двигуна потужністю від 6,5 к. с.

Особливості конструкції:

Основний вузол подрібнювача — серцевина. Корпус серцевини виготовлений зі сталевого куточка 40*5 мм і пластин листової сталі завтовшки 5 мм. У корпусі розміщений шестереньковий редуктор (коефіцієнт редукції 4,875) забезпечує передавання обертового моменту з первинного валу на сорочковий пристрій. Механізм серцевини має 3-вальну систему. На нижній (первинний) вал встановлений ведомий шків, а на середньому та верхньому валах встановлені 8 ножів (по 4 ножі на кожному валу). Шестерні подрібнювача гілок виготовлені зі сталі марки 45. Приводна шестерня має 16 зубів, дві вторинні по 78 зубів. Шестерні та вали проходять термічну обробку (твердість HR= 45 - 52). Модуль зуба шестерень 2,5.

Бензиновий двигун встановлюється на подрібнювач через кріпильну пластину. Пластина закріплена до корпусу подрібнювача на шарнірні петлі, які забезпечують можливість регулювання сили натягу приводного ременя.

Принцип дії подрібнювача гілок:

Крутний момент із бензинового двигуна передається на відовий шків, який через шестерняне передавання передає обертання на середній і верхній вал, що обертаються в протилежних напрямках. Гілки подаються в рубальний пристрій через бункер завантаження й викидається назовні через бункер вивантаження. У нижній частині корпусу подрібнювача гілок приварені чотири ніжки, що забезпечують стійкість виробу.

Таблиця 1. Характеристики валів:

Для рівної роботи подрібнювача гілок на відомий шків потрібно встановити маховик. Як маховик потрібно використовувати збалансоване колесо від автомобіля «Жильця». (до комплекту не входить)

Якісну та надійну рубку гілок забезпечують ножі, виготовлені з конструкційної сталі 45, яка має необхідні фізичні властивості, добре «тримає» різальну крайку та має гарну стійкість до механічних навантажень. У подрібнювачі ДР11 встановлені ножі з двостороннім заточуванням, різальні крайки ножів сходяться встик — цей варіант найкраще підходить для подрібнення сирих гілок. Ножі не проходять термооброблення!

Стандартна комплектація:

Серцевина, тумба, бункер вивантаження, бункер завантаження, шків зі ступицею під колесо, ремінь В-1950.

Додаткова комплектація:

Конструкція подрібнювача гілок дає змогу доукомплектувати виріб столиком і конусом для колення дров.

Технічні параметри:

• габаритні розміри (без двигуна): 1070 мм * 930 мм * 630 мм.
• вага: 85 кг.
