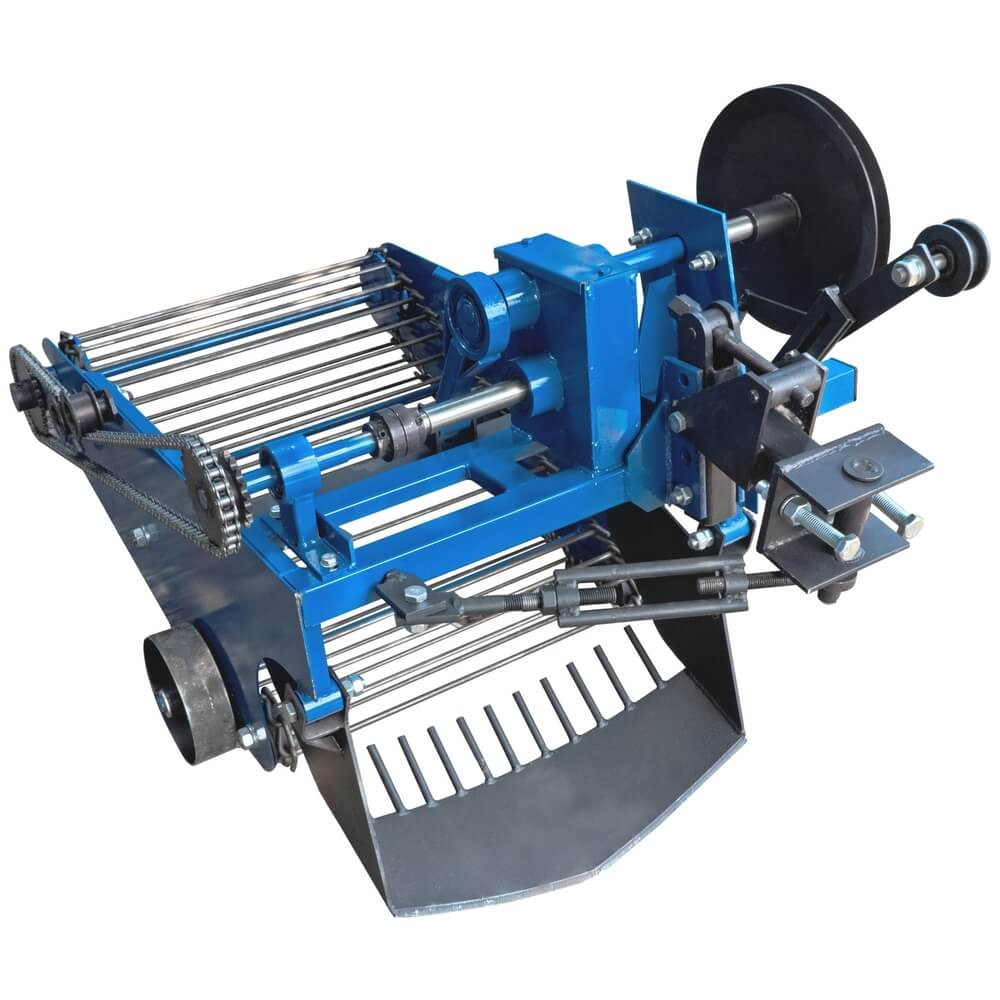

Картоплекопичувач вібраційний транспортерний (зі зміщенням причепного) під мототрактор із гідравлікою Преміум

Транспортерна картопелькопалка зі зміщенням — навісне обладнання для прибирання картоплі та інших коренеплодів зі схожою глибиною росту (репа, часник, цибуля). Ширина захоплення — 45,5 см. Глибина викопування — 15 см. Картопелькопалка розроблена для використання з мототракторами, у яких колія регулюється від 1100 до 1200 мм.

Вимоги до роботи:

• очищений від бур'янів і зеленої ботви ділянку.

Конструктивні особливості

Картоплекопалка зі зміщенням є модифікацією транспортувальної картоплі КК10, у яку був позашляховий ряд конструктивних змін, що забезпечують можливість її експлуатації з мототракторами, у яких максимальна ширина кола становить 120 см. Особливість цього типу картоплі — активний ніж і транспортувальна стрічка. Активний ніж дає змогу знизити навантаження на трактор, а транспортувальна стрічка забезпечує дбайливе відділення клубів картоплі від ґрунту.

Транспортерна картопелькопалка має зміщене на 180 мм до лівого краю рами копалки причіпний пристрій, що дає змогу розмістити її біля правого колеса мототрактора. Привод картоплі-флекопалка отримує від вільного струмка на барабані зчеплення або додаткового шківа нашого виробництва. Зміщення причепного вузла забрало встановити подовжений приводний вал. Щоб компенсувати бічне зусилля на причіпний вузол, використовується додаткова поперечна тяга-талреп.

Замітка. Транспортерна картопелькопалка в цьому виконанні є бюджетним рішенням. Через зміщення коляски щодо осі трактора оператор зіткнеться з труднощами під час керування: трактор заводитиме вбік.

Параметри конструктивних вузлів транспортувальної картоплі

• Рама     виготовлена зі сталевого профілю перерізом 40×40 мм і 40×20 мм. Бічні стінки    виготовлені з металевого листа завтовшки 3 мм.
• Активний ніж має ширину     455 мм, максимальне заглиблення — 150 мм.
• Транспортер виготовлений зі сталевого кругляка діаметром 7 мм.
• Ширина ножа — 455 мм.
• Глибина копки — до 150 мм (залежно від стану ґрунту).
• Швидкість руху — до 2 км/год.

Ремінне передавання від шківа мототрактора до шківа картоплі картоплі активізує роботу редуктора. Транспортер рухається від редуктора через ланцюгове передавання між зірочками. Ніж активізується також від шківа мототрактора через редуктор. Ніж підрізає ґрунт із картоплею і подає на стрічку, де відбувається відділення клубнів від землі.

Комплектація та габаритні розміри:

• габаритні розміри: 900 × 740 × 700 мм;
• маса: 71 кг;


 До комплекту входить регульований причіпний пристрій.
